Sandwichplatten-Flachdach:Aufbau, Verlegung,Stützweiten
PUR- oder PIR-Hartschaumkern zwischen zwei Stahl-Deckblechen, werksseitig verklebt: ein Element ersetzt Tragblech, Dämmung und Abdichtung. Standard für Industrie- und Logistikhallen mit Spannweiten von 1,5 bis 6,5 Metern, U-Wert 0,14 bis 0,90 W/(m²K) je nach Element-Dicke. Pflicht-Verarbeitung nach IFBS-Schraubenzulassung Z-14.4-407 und DIN 1052 für Holz.
Ein Element, vier Detail-Vorgaben
Sandwich-Logik vereint Tragwerk, Dämmung und Abdichtung. Vier flankierende Detail-Spezifikationen entscheiden über die Lebensdauer der Verbindung.
Sandwich-Element als Komplett-Schicht
Tragend, dämmend, abdichtend in einem Bauteil
PUR- oder PIR-Hartschaumkern zwischen zwei Stahl-Deckblechen, werksseitig verklebt. Element ersetzt drei separate Schichten (Tragblech, Dämmung, Abdichtung) durch einen Stoß-an-Stoß verlegten Bauteil. Standard im Industriebau, Logistik-Hallen und Gewerbedach mit großen Spannweiten.
Stützweite je Dicke
1,5-4 m
Geprüfte Stützweiten-Tabelle vom Hersteller je Element-Dicke und Lastannahme als Pflicht-Quelle.
Schraubenmuster Endauflage
min. 3/m
Edelstahl 1.4301 mit aufvulkanisierter EPDM-Dichtscheibe und Kalotte, Hochsicke verschraubt.
Längsstoß-Verbindung
Abstand 500 mm
Hochsicken-Überlappung mit Kompri-Dichtungsband 10×2 mm, sofort verschrauben gegen Verzug.
Holzlatte mit Vorbohrung
60×80 mm
DIN 1052 verlangt bei Holzunterkonstruktion Vorbohrung Schraubendurchmesser plus 0,7 mm.
Fünf Sandwich-Klassen nach Dicke und U-Wert
Wahl der Element-Dicke richtet sich nach Stützweite, Wärmeschutz-Anforderung und Lastannahme. Ab 100 mm Dicke werden GEG-konforme U-Werte erreichbar.
| Dicke | U-Wert | Stützweite typisch | Anwendung |
|---|---|---|---|
| 25-40 mm | 0,57-0,90 W/(m²K) | 1,5-2,5 m Spannweite | Carport, Schuppen, Vordach |
| 40-60 mm | 0,38-0,57 W/(m²K) | 2,5-3,5 m Spannweite | Kaltlager, Werkhallen ohne Heizung |
| 60-80 mm | 0,28-0,38 W/(m²K) | 3,5-4,5 m Spannweite | Standard-Industriedach beheizt |
| 80-100 mm | 0,22-0,28 W/(m²K) | 4,5-5,5 m Spannweite | Logistik, Lager mit Klima-Anforderung |
| 100-160 mm | 0,14-0,22 W/(m²K) | 5,5-6,5 m Spannweite | Effizienzhalle, Kühllager, GEG-konform |
Sandwich-Komplettlösung oder klassischer Schichtaufbau
Bei großen Spannweiten und Industriebau gewinnt Sandwich. Bei Wohnbau und kleinflächigen Anwendungen bleibt der klassische Schichtaufbau wirtschaftlich, weil Detail-Reparatur möglich ist.
Sandwich-Komplettlösung
Industriedach in einem Element
- Tragschicht, Dämmung und Abdichtung in einem Bauteil, dadurch sehr schnelle Verlegung im Vergleich zum Schichtaufbau.
- Stützweite 1,5 bis 6,5 Meter je nach Dicke und Last, ideal für Industriehallen mit weiten Pfetten-Abständen.
- U-Wert 0,14 bis 0,90 W/(m²K) je nach Dicke wählbar, GEG-konforme Werte ab 100 mm Element-Dicke.
- Elementgröße bestimmt das Anschluss-Schema, weniger Detail-Schwachstellen als bei Bahnware mit Detailblechen.
- Material-Element teurer als reine Bahnware-Bestandteile, Unterkonstruktion muss exakt geplant werden.
- Beschädigung eines einzelnen Elements lässt sich nicht punktuell flicken, die ganze Sandwich-Platte muss meist gegen eine Neue getauscht werden.
Klassischer Schichtaufbau
Tragblech + Dämmung + Bahnabdichtung
- Trapezblech als untere Tragschicht, darüber Mineralwolle oder PIR-Dämmung gleichmäßig, oben Bitumen- oder Folienabdichtung in einzelnen Bahnen verlegt.
- Punktuelle Reparatur an Abdichtung möglich, Flicken-Sanierung ohne Komplettrückbau machbar.
- Material-Bestandteile günstiger im Einkauf, gute Verfügbarkeit bei mehreren Lieferanten parallel.
- Bauzeit deutlich länger, weil drei Schichten nacheinander verlegt werden, jeweils mit eigenem Witterungsfenster.
- Mehr Detail-Schnittstellen zwischen den Schichten, jede Schnittstelle ist potenzielle Schwachstelle bei Schlagregen.
- Anschluss-Detailbleche an Attika und Durchdringungen aufwendiger, mehr Werkstoff-Wechsel je Quadratmeter Detail.
Sandwich-Industriedach: Beratung anfragen
Wir prüfen Tragwerk, Stützweiten und Förderpfad und liefern eine Element-Empfehlung mit Statiker-Begleitung. Industriedach-Spezialisten für NRW Logistik-Korridor.
Termin vereinbarenFünf Schritte zur fachgerechten Verlegung
Nach Hersteller-Vorgaben Trapezbleche.com, Heinl-Bauelemente und IFBS-Schraubenzulassung Z-14.4-407. Reihenfolge ist verbindlich, nicht optional.
Pfetten und Auflager prüfen
MaßaufnahmeAchs- und Höhen-Maße der Pfetten kontrollieren, Auflagebreite mindestens 60 Millimeter sicherstellen. Holzpfetten auf Trockenheit (Holzfeuchte unter 20 Prozent) und Querschnitt prüfen, Stahlpfetten auf Korrosion und Mindestdicke 1,5 mm. Statiker-Bestätigung der Lastannahmen einholen.
Dichtband auf Auflageträger
selbstklebend EPDMSelbstklebendes EPDM-Dichtband auf alle Pfetten als Trennlage zwischen Element und Auflage. Verhindert Korrosion durch Kondensat und gleicht kleine Unebenheiten aus. Dichtband nicht überlappen, an Pfetten-Stößen mit System-Verbindern stoßen.
Erstes Paneel ausrichten, fixieren

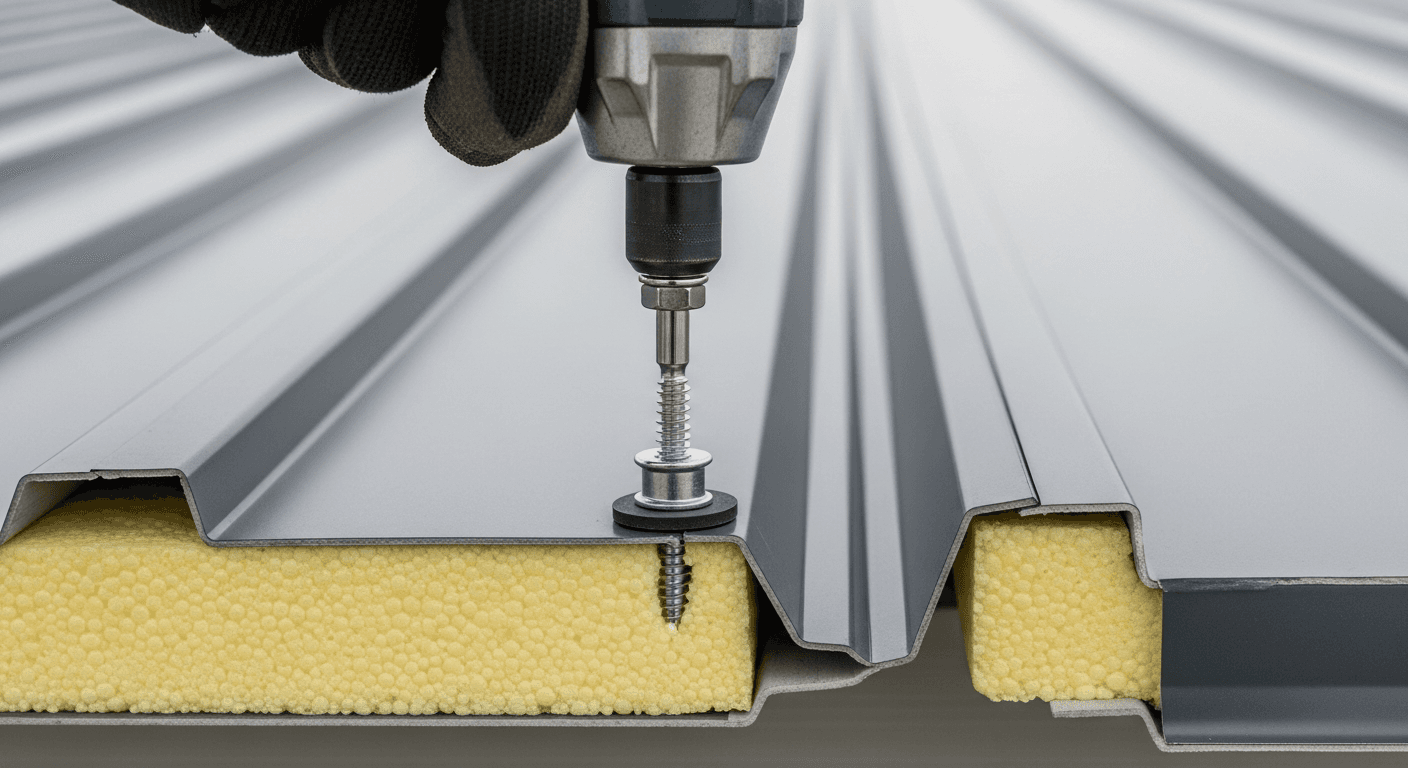

Hochsicke außenErstes Element exakt rechtwinklig zur Trauflinie ausrichten, Hochsicke zur Wetter-Hauptseite. Element nur an Endauflagen verschrauben, mindestens drei Schrauben pro lfm. Bei Holzunterkonstruktion vorbohren, Schraubenkopf rechtwinklig zur Plattenebene ansetzen.
Längsstoß mit Kompri-Dichtungsband
Abstand 500 mmZweites Element schräg über Hochsicke des ersten ablassen, Kompri-Dichtungsband 10×2 mm unter dem Obergurt aufbringen. Sofort mit Edelstahl-Bohrschraube 500 mm-Abstand verschrauben, sonst Verzug durch Temperatur-Differenz. Fuge muss innen versatzfrei dicht sein.
Querstoß: Schaumkern entfernen
Überlappung 200 mmBei Querstößen Schaumstoffkern auf 200 mm Tiefe entfernen, Kompri-Dichtungsbänder 15×3 mm und 10×2 mm im 100 mm-Abstand auf der Stoßbreite einlegen. Mindestens drei Befestigungsschrauben pro 100 mm Stoßbreite. Bei Holzauflage Schraub-Verbindung nach 2-3 Monaten kontrollieren und nachziehen.
